SCADA-systemen voor industriële installaties
- Real-time procesinzicht
- Industriële betrouwbaarheid
- Schaalbare architectuur
Real-time procesinzicht via een SCADA-systeem
Een SCADA-systeem (Supervisory Control and Data Acquisition) is de bovenliggende softwarelaag die gegevens uit PLC-besturingen verzamelt, visualiseert en vastlegt, zodat operators een proces centraal kunnen bewaken en bijsturen.
Kwadrant IA ontwerpt en realiseert SCADA-systemen voor machines en installaties waarin continuïteit doorslaggevend is. Wij stemmen de architectuur af op uw proces en op de PLC-besturingen die er al staan, van functioneel ontwerp tot inbedrijfstelling.
Operators en technici krijgen real-time overzicht van proceswaarden, alarmen en trends. Historische data gebruikt u voor analyse, onderhoud en gerichte optimalisatie van de installatie.
SCADA en PLC: twee lagen in één besturing
Een SCADA-systeem vormt de bovenliggende laag boven de PLC-besturing. Waar de PLC het proces direct aanstuurt en signalen van sensoren en actuatoren in real-time verwerkt, richt SCADA zich op visualisatie, bewaking en dataverzameling.
Proceswaarden, alarmen en trends komen centraal samen in één beeld. Dat geeft operators inzicht in de actuele status van meerdere installaties tegelijk en maakt het eenvoudiger om processen te beheren, te vergelijken en te optimaliseren.
SCADA wordt toegepast in omgevingen waar continuïteit en betrouwbaarheid essentieel zijn, van een enkele productielijn tot geografisch verspreide installaties. Wilt u eerst de basis, lees dan wat een SCADA-systeem precies is en hoe het zich verhoudt tot een PLC.
Normen en richtlijnen voor SCADA-systemen
NEN-EN 60204-1
Deze norm is van toepassing op de elektrische uitrusting van machines waarop PLC en SCADA zijn aangesloten. Hij vormt het kader voor veilig ontwerp, veilige aanleg en het testen van besturingssystemen.
NEN 1010
NEN 1010 beschrijft de veiligheidsvoorschriften voor laagspanningsinstallaties. Ook bij een SCADA-oplossing is deze norm relevant, bijvoorbeeld voor voedingen, bekabeling en de aansluiting van bedienings- en visualisatiecomponenten.
Functionele veiligheid: PL en SIL
Levert het SCADA-systeem informatie aan veiligheidsfuncties, dan wordt gewerkt volgens de PL- of SIL-methodiek. Bij machines is dat EN-ISO 13849-1 met Performance Level PLd of PLe, aangevuld met EN/IEC 62061. Bij procesinstallaties geldt IEC 61511 voor Safety Instrumented Systems. Het gaat om een methodische aanpak van veiligheid, niet om certificering van het SCADA-systeem zelf. Meer hierover leest u op onze pagina over machineveiligheid.
Voordelen van een SCADA-systeem
- Centraal overzicht van processen en installaties
- Snelle detectie en analyse van storingen
- Historische data voor optimalisatie en onderhoud
- Betere ondersteuning van operators en technici
Deze voordelen dragen bij aan hogere bedrijfszekerheid en beter beheersbare processen.
Start uw project met een technisch overleg
Wij denken graag mee vanaf de eerste ontwerpfase tot en met realisatie en inbedrijfstelling.
SCADA in de praktijk
Een SCADA-systeem wordt ingezet waar procesinzicht en centrale bewaking doorslaggevend zijn:
- Machinebouw en productielijnen
- Infra en waterbeheer
- Interne logistiek en geautomatiseerde systemen
- Energie- en procesinstallaties
Binnen deze toepassingen ondersteunt SCADA de bewaking, het alarmbeheer en de rapportage. De bijbehorende hardware wordt ondergebracht in industriële besturingskasten met een passende IP-waarde, zoals IP54 of IP65, afhankelijk van de omgeving.
Een concreet voorbeeld van deze aanpak vindt u bij onze PLC-besturing voor waterzuiveringsinstallaties.
Technische opbouw van een SCADA-systeem
Een SCADA-oplossing bestaat doorgaans uit servers, clients en communicatieverbindingen met de onderliggende PLC’s. Industriële communicatieprotocollen zorgen voor betrouwbare data-uitwisseling tussen die lagen. Gebruikersbeheer, logging en trendanalyse zijn standaardonderdelen van elke serieuze opzet.
De keuze voor het protocol bepaalt hoe de koppeling tussen PLC en SCADA zich gedraagt in doorlooptijd, diagnose en uitbreidbaarheid. Voor een gestandaardiseerde en toekomstvaste koppeling zetten wij vaak OPC UA tussen PLC en SCADA in. Op veldniveau werken wij onder meer met Profinet en EtherCAT, en voor IoT-gerichte monitoring met MQTT Sparkplug B. Wij maken die keuze bewust, op basis van de installatie en niet op basis van een standaardpakket.
De software engineering en documentatie voeren wij uit met EPLAN P8 met macrobibliotheken, wat zorgt voor een gestructureerde en onderhoudsvriendelijke opzet die ook over vijf jaar nog navolgbaar is.
Jarenlange ervaring op het gebied van industriële automatisering
Van functioneel ontwerp tot inbedrijfstelling
Het traject start met het functioneel ontwerp van het SCADA-systeem, afgestemd op uw proces en op de PLC-besturingen die er al staan, bijvoorbeeld een Siemens S7-1500. Daarna volgen configuratie, integratie en testen.
FAT en SAT zijn vaste stappen om de werking en de betrouwbaarheid te verifiëren voordat het systeem in productie gaat. Tijdens de FAT controleren wij configuratie en functionaliteit voordat het systeem naar locatie gaat. Na installatie volgt de SAT, waarbij de werking in de praktijksituatie wordt getest.
Na succesvolle tests stellen wij het SCADA-systeem in bedrijf en dragen het over aan de gebruiker, inclusief documentatie en versiebeheer.
Kwadrant IA als partner voor SCADA-systemen
Wij ondersteunen industriële organisaties bij het ontwerpen en realiseren van SCADA-systemen. Met software engineering, paneelbouw en inbedrijfstelling onder één dak leveren wij oplossingen die aansluiten op de praktijk van industriële omgevingen, en niet op een standaardconfiguratie.

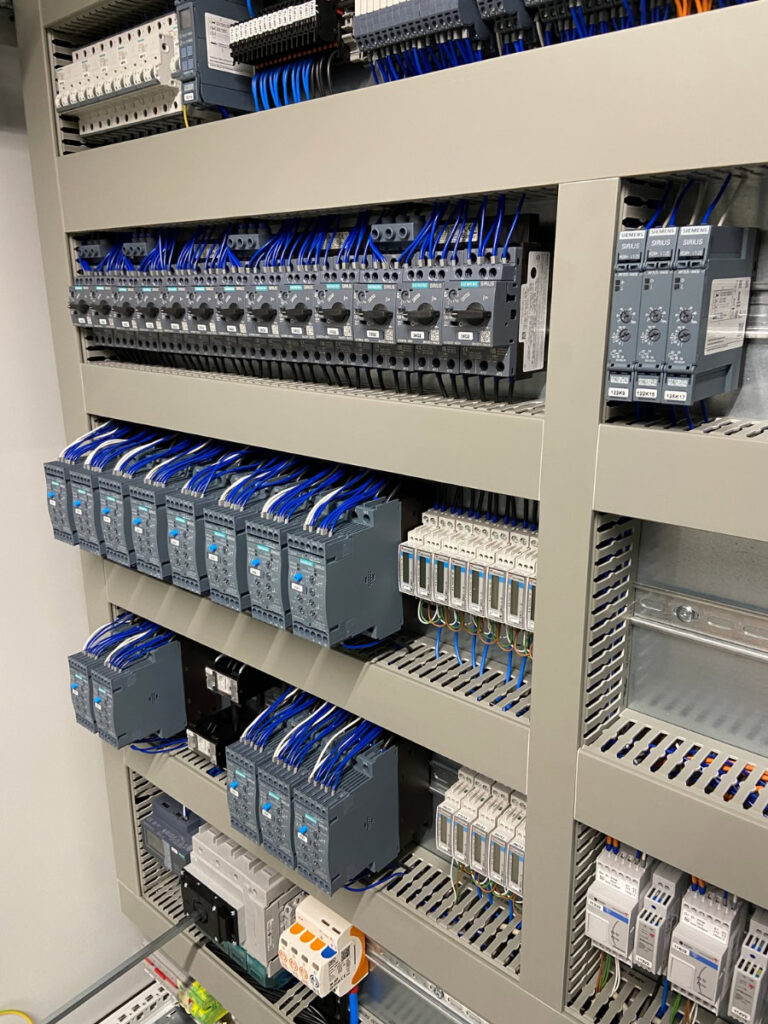

Besturingspanelen en SCADA-hardware ontwerpen en bouwen wij conform NEN-EN 61439 en NEN-EN 60204-1. Als UL Listed Panel Shop realiseren wij daarnaast panelen volgens UL 508A voor export naar de VS en Canada.
Door onze ervaring in sectoren als machinebouw, infra, waterbeheer en logistiek zijn wij een technische partner van ontwerp tot oplevering.
Wilt u weten hoe SCADA kan bijdragen aan beter procesinzicht? Neem contact op voor advies of een technische verkenning.
Veelgestelde vragen over SCADA-systemen
Wat is het verschil tussen een PLC en een SCADA-systeem?
Een PLC stuurt het proces direct aan en verwerkt signalen van sensoren en actuatoren in real-time. Een SCADA-systeem is de bovenliggende laag die data uit PLC’s verzamelt, visualiseert en opslaat. De PLC bestuurt, SCADA geeft inzicht via visualisatie, alarmbeheer en rapportage. Samen vormen ze de kern van een industriële besturing. Lees de uitgebreide vergelijking tussen SCADA en PLC.
Wat doet een SCADA-systeem in de industrie?
Een SCADA-systeem geeft centraal inzicht in industriële processen. Het toont proceswaarden, statusinformatie en alarmen, en maakt trendanalyse mogelijk. Operators reageren daardoor sneller op afwijkingen. Daarnaast ondersteunt het systeem dataregistratie en rapportage, wat helpt bij optimalisatie en onderhoud van installaties.
In welke sectoren wordt een SCADA-systeem toegepast?
SCADA wordt toegepast in machinebouw, infra en waterbeheer, interne logistiek, energie en de procesindustrie. Overal waar meerdere installaties of processen bewaakt moeten worden, biedt een SCADA-systeem overzicht en beheersbaarheid. De oplossing wordt afgestemd op de specifieke omgeving en bedrijfsprocessen.
Welke normen zijn relevant voor een SCADA-systeem?
Voor de elektrische veiligheid van de aangesloten installaties zijn NEN-EN 60204-1 en NEN 1010 relevant. Speelt SCADA een rol in veiligheidsfuncties, dan wordt gewerkt volgens de PL- of SIL-methodiek: EN-ISO 13849-1 en EN/IEC 62061 bij machines, IEC 61511 bij procesinstallaties. Deze normen passen wij toe zonder onterechte certificeringsclaims over het SCADA-systeem zelf.
Hoe wordt een SCADA-systeem getest en opgeleverd?
Het testen gebeurt in twee stappen. Tijdens de FAT worden configuratie en functionaliteit gecontroleerd voordat het systeem naar locatie gaat. Na installatie volgt de SAT, waarbij de werking in de praktijksituatie wordt getest. Zo verloopt de inbedrijfstelling gecontroleerd en voorspelbaar.
