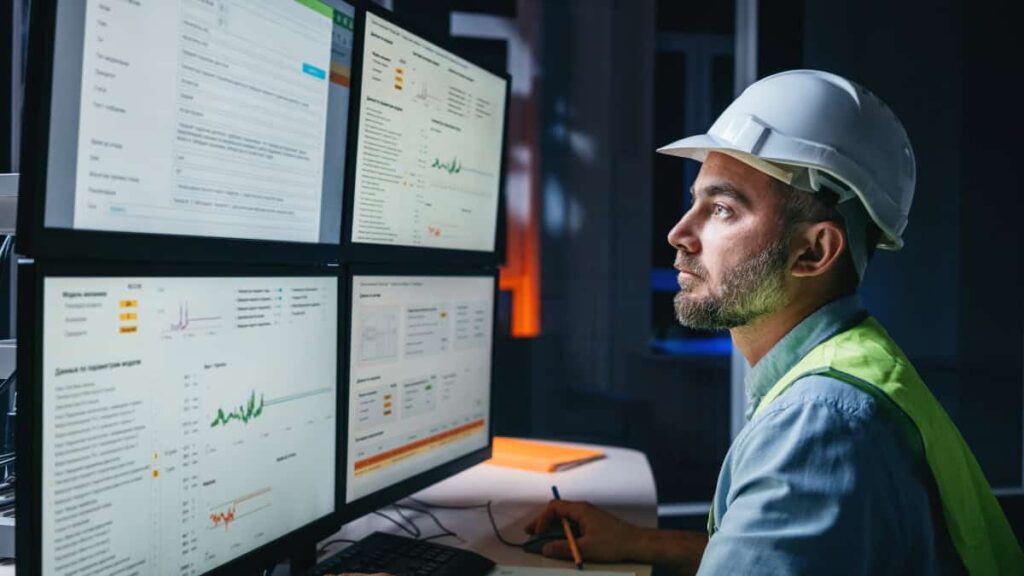

Een SCADA-systeem (Supervisory Control and Data Acquisition) is software waarmee operators industriële processen centraal bewaken en aansturen. Het verzamelt realtime data uit PLC’s, sensoren en veldapparatuur, toont die op overzichtelijke bedieningsschermen en registreert alarmen, trends en procesvariabelen. Waar een PLC een machine of proces direct regelt, geeft een SCADA-systeem het overzicht over een hele installatie.
In de praktijk worden SCADA en PLC vaak door elkaar gehaald. Toch zijn het twee verschillende lagen die elkaar aanvullen. Hieronder leest u wat een SCADA-systeem precies doet, hoe het zich verhoudt tot een PLC en een HMI, en waar het in industriële omgevingen wordt toegepast.
Table of Contents
Wat doet een SCADA-systeem?
Een SCADA-systeem vormt de supervisielaag boven de besturing. Het neemt zelf geen regeltaken over, maar maakt een proces zichtbaar en beheersbaar. De kernfuncties zijn:
- Data-acquisitie: continu uitlezen van meet- en regelsignalen uit PLC’s, RTU’s (Remote Terminal Units) en sensoren.
- Procesvisualisatie: de actuele toestand van het proces tonen op bedieningsschermen, met grafieken, mimics en realtime waarden.
- Monitoring en alarmering: afwijkingen vroegtijdig signaleren via een alarmsysteem, zodat operators kunnen ingrijpen voordat een storing escaleert.
- Datalogging en trends: historische procesvariabelen vastleggen in een database voor analyse, rapportage en optimalisatie.
- Gebruikersbeheer: toegang en bedieningsrechten regelen per rol.
Door deze functies krijgen operators en technici een centraal beeld van het proces, terwijl historische data wordt gebruikt om de prestaties van de installatie te analyseren en te verbeteren.
OPEN CALCULATIE
OFFERTE IN 5 DAGEN
DUURZAME INNOVATIES
UL/CSA
IN HUIS
SCADA versus PLC: twee lagen in de automatiseringspiramide
Het verschil tussen een PLC en een SCADA-systeem wordt het duidelijkst via de automatiseringspiramide. Dat is het lagenmodel waarmee industriële automatisering meestal wordt beschreven:
- Veldniveau: sensoren, actuatoren, motoren en ventielen.
- Besturingsniveau: de PLC of RTU, die het proces direct regelt.
- Supervisieniveau: het SCADA-systeem en de HMI, voor bewaking en visualisatie.
- Productieniveau: MES-systemen voor productiebeheer.
- Bedrijfsniveau: ERP-software voor planning en administratie.
Een PLC (Programmable Logic Controller) zit op het besturingsniveau. Hij voert logica en regelingen uit (denk aan in- en uitgangen en PID-regelaars) en stuurt de machine in harde realtime aan. Een SCADA-systeem zit een laag hoger, op het supervisieniveau. Het bundelt de data van een of meerdere PLC’s en presenteert die centraal.
Aspect | PLC | SCADA-systeem |
|---|---|---|
Functie | Directe, realtime besturing van een machine of proces | Bewaking, visualisatie en data-acquisitie over een installatie |
Niveau in de piramide | Besturingsniveau | Supervisieniveau |
Werking | Voert besturingslogica en regelingen uit | Verzamelt en toont data uit meerdere bronnen |
Tijdgedrag | Hard realtime (milliseconden) | Near-realtime visualisatie en logging |
Bediening | Lokaal, machinegericht | Centraal, installatie- of fabrieksbreed |
Afhankelijkheid | Kan zelfstandig besturen | Heeft PLC’s of RTU’s nodig als databron |
Kort samengevat: een PLC bestuurt, een SCADA-systeem bewaakt. Een PLC kan zonder SCADA functioneren, maar een SCADA-systeem heeft altijd een besturingslaag nodig die de data levert.
SCADA, HMI en DCS: wat is het verschil?
Drie begrippen worden vaak in één adem genoemd. Het onderscheid:
- HMI (Human Machine Interface): een bedieningspaneel of touchscreen bij één machine of installatie-onderdeel. Een HMI is lokaal en machinegericht. SCADA werkt op een hoger, installatiebreed niveau en kan meerdere HMI’s en PLC’s omvatten.
- DCS (Distributed Control System): een gedistribueerd besturingssysteem dat besturing en visualisatie sterk integreert, traditioneel toegepast in continue procesindustrie. SCADA en DCS groeien functioneel naar elkaar toe, maar SCADA wordt vaker gebruikt voor geografisch verspreide of machinegerichte toepassingen.
Voor de duidelijkheid: een SCADA-systeem bevat doorgaans HMI-visualisatie, maar een losse HMI is nog geen SCADA.
Contacteer onze ervaren innovator
Cees Brasser
Met meer dan 26 jaar ervaring aan het roer van Kwadrant IA, is Cees Brasser uw expert op het gebied van paneelbouw voor de machinebouw sector. Ontdek hoe zijn kennis en inzicht uw project naar nieuwe hoogten kan tillen. Neem nu contact op!
Hoe werkt een SCADA-systeem?
Een SCADA-systeem bestaat in de basis uit servers, clients en communicatieverbindingen naar de besturingen. De architectuur ziet er als volgt uit:
- Databronnen: PLC’s, RTU’s en sensoren leveren procesdata en meet- en regelsignalen.
- Datacommunicatie: de data wordt via industriële protocollen naar de SCADA-server gestuurd. Kwadrant IA past hiervoor protocollen toe zoals Profinet, Modbus TCP en OPC UA, over ethernet en, bij oudere installaties, seriële verbindingen zoals RS232 en RS485. Een OPC UA-koppeling tussen PLC en SCADA zorgt voor een eenduidige, toekomstvaste datastructuur.
- SCADA-server: verzamelt, verwerkt en bewaart de data, vaak in SQL-databases voor trends en rapportages.
- Clients en bedieningsschermen: operators bekijken en bedienen het proces via realtime visualisaties, eventueel web-based.
- Functies: alarmering, datalogging, trendmodules en gebruikersbeheer vormen standaard onderdelen.
Een doordachte datastructuur en een gestructureerde engineering (bij Kwadrant IA gedocumenteerd in EPLAN) maken het systeem onderhoudsvriendelijk en uitbreidbaar.
Waar wordt SCADA toegepast?
SCADA wordt ingezet waar processen continu bewaakt moeten worden of waar installaties geografisch verspreid zijn. Voorbeelden uit de sectoren waarin Kwadrant IA werkt:
- Waterbeheer: centrale monitoring van pompgemalen en zuiveringsinstallaties.
- Voedingsmiddelenindustrie: procesbewaking en traceerbaarheid in productielijnen.
- Infra: bediening en bewaking op afstand van verspreide objecten.

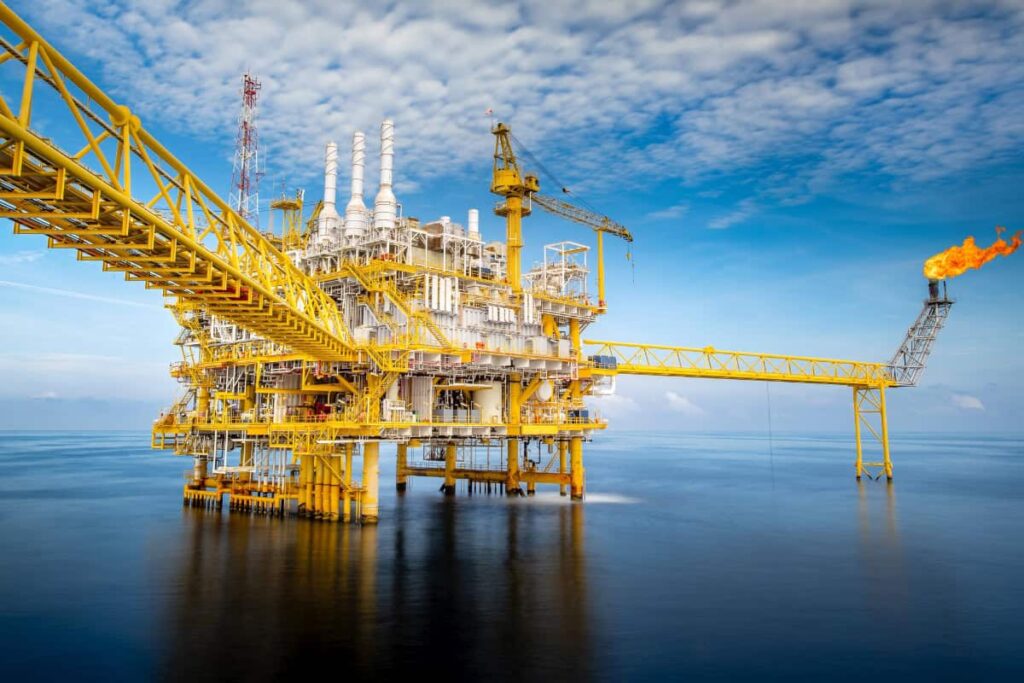

- Petrochemie en marine & offshore: veilige procesbewaking in veeleisende omgevingen.
- Machinebouw en OEM’s: machinedata eenduidig beschikbaar maken voor centrale monitoring.
SCADA als onderdeel van een betrouwbaar besturingssysteem
Een SCADA-systeem levert pas waarde als het naadloos samenwerkt met de onderliggende hardware en besturing. Industriële automatisering vraagt om meer dan alleen een correct opgebouwd paneel. Bij Kwadrant IA start de aanpak bij de architectuur van het systeem, met bewuste keuzes in componentselectie, normering en schaalbaarheid.
De SCADA- en PLC-software wordt ontwikkeld volgens internationale normen zoals IEC 61131-3 en S88, met een modulaire en onderhoudsvriendelijke structuur. De besturingskasten worden gebouwd volgens NEN-EN 61439 en, voor de Noord-Amerikaanse markt, UL 508A. Doordat hardware engineering, software engineering, paneelbouw en inbedrijfstelling onder één dak vallen, functioneren hardware, software en veldcomponenten als één systeem.
Zo realiseert Kwadrant IA geen standaardoplossing, maar een technisch onderbouwd besturingssysteem dat betrouwbaar presteert en een beheersbare Total Cost of Ownership heeft.
Trends: SCADA in een digitaliserende industrie

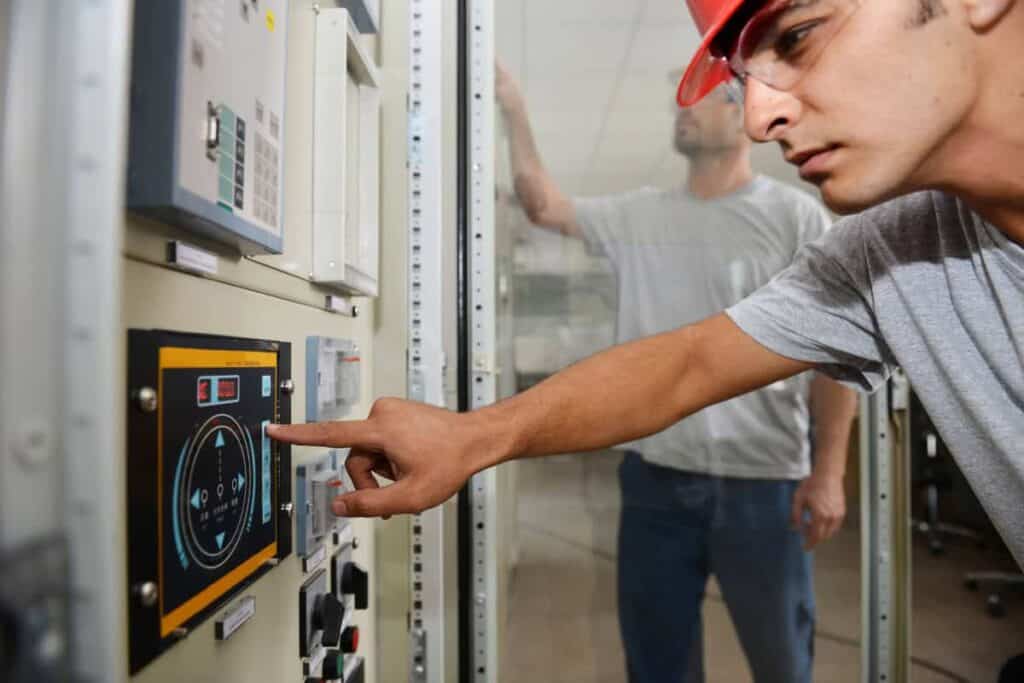

SCADA-systemen ontwikkelen zich mee met Industry 4.0. Realtime data uit het proces vormt de basis voor predictive maintenance, waarbij storingen worden voorspeld voordat ze optreden. Koppelingen met MES- en ERP-software maken procesdata bedrijfsbreed beschikbaar, en een digital twin gebruikt diezelfde data voor simulatie en optimalisatie. Met deze toenemende connectiviteit wordt OT-cybersecurity een vast aandachtspunt: de scheiding en beveiliging van IT- en OT-netwerken hoort vanaf het ontwerp meegenomen te worden.
