De juiste oplossing voor temperatuur, vervuiling en bedrijfszekerheid
Overdruk en purge systemen voor schakelkasten
In industriële omgevingen is het beschermen van een schakelkast zelden een kwestie van één oplossing. Warmte, stof en vocht spelen vaak tegelijk een rol. De verkeerde keuze leidt tot storingen, condensvorming of oververhitting van componenten.
Koeling en overdruk in schakelkasten
Koeling en overdruk worden in de praktijk vaak door elkaar gehaald, terwijl ze fundamenteel verschillende doelen hebben.
Koeling is bedoeld om warmte af te voeren die ontstaat door elektrische componenten zoals PLC’s, voedingen en frequentieregelaars. Overdruk is bedoeld om vervuilde of vochtige lucht buiten de kast te houden.
Problemen ontstaan wanneer deze twee door elkaar worden gehaald. Een kast kan perfect gekoeld zijn, maar alsnog vervuilen door stof of vocht. Andersom kan een kast schoon blijven door overdruk, maar oververhit raken door onvoldoende koeling.
Kwadrant IA bepaalt de juiste oplossing altijd op basis van de combinatie van omgeving, belasting en installatie-eisen. Niet op basis van standaardoplossingen.

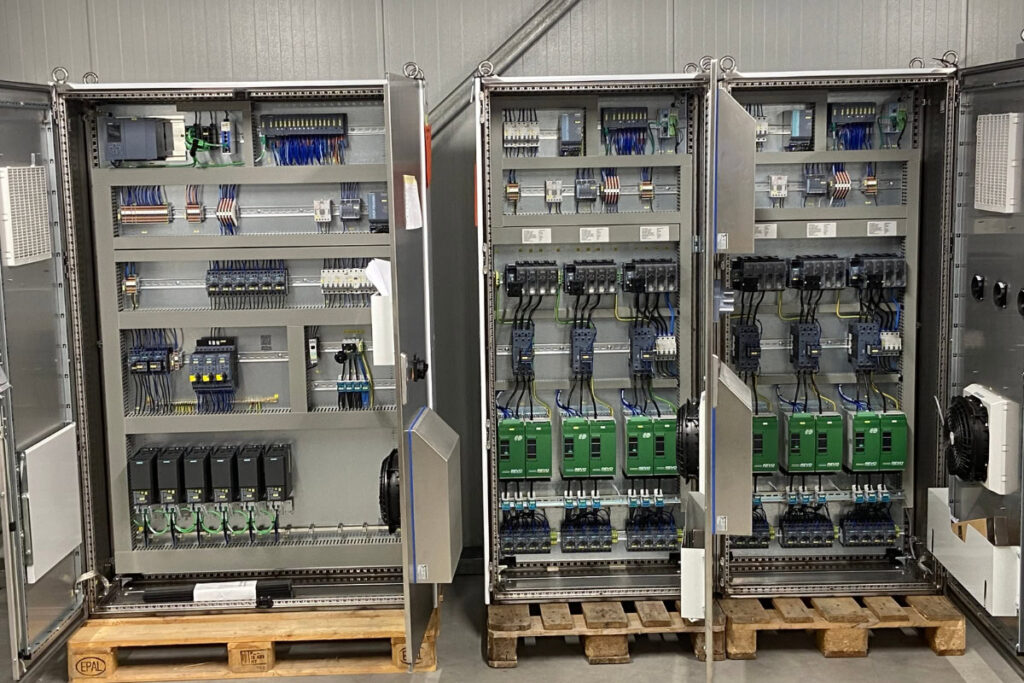

Paneelbouw Pioniers voor Machinebouw
Met de precisie van een horlogemaker en de souplesse van een acrobaat, zet Kwadrant IA zich in voor het creëren van maatwerk elektrotechnische panelen voor de machinebouw. Als veerkrachtige speler in de paneelbouw, schakelen we snel, zonder in te boeten op kwaliteit of duurzaamheid. Stap in onze wereld van innovatie en ontdek hoe we uw machinebouw-projecten naar een hoger niveau kunnen tillen.
Onze oplossingen voor overdruk en purge systemen
Afhankelijk van de toepassing en de omgeving leveren wij verschillende oplossingen. Van bescherming tegen vervuiling tot gecertificeerde systemen voor explosieve omgevingen.

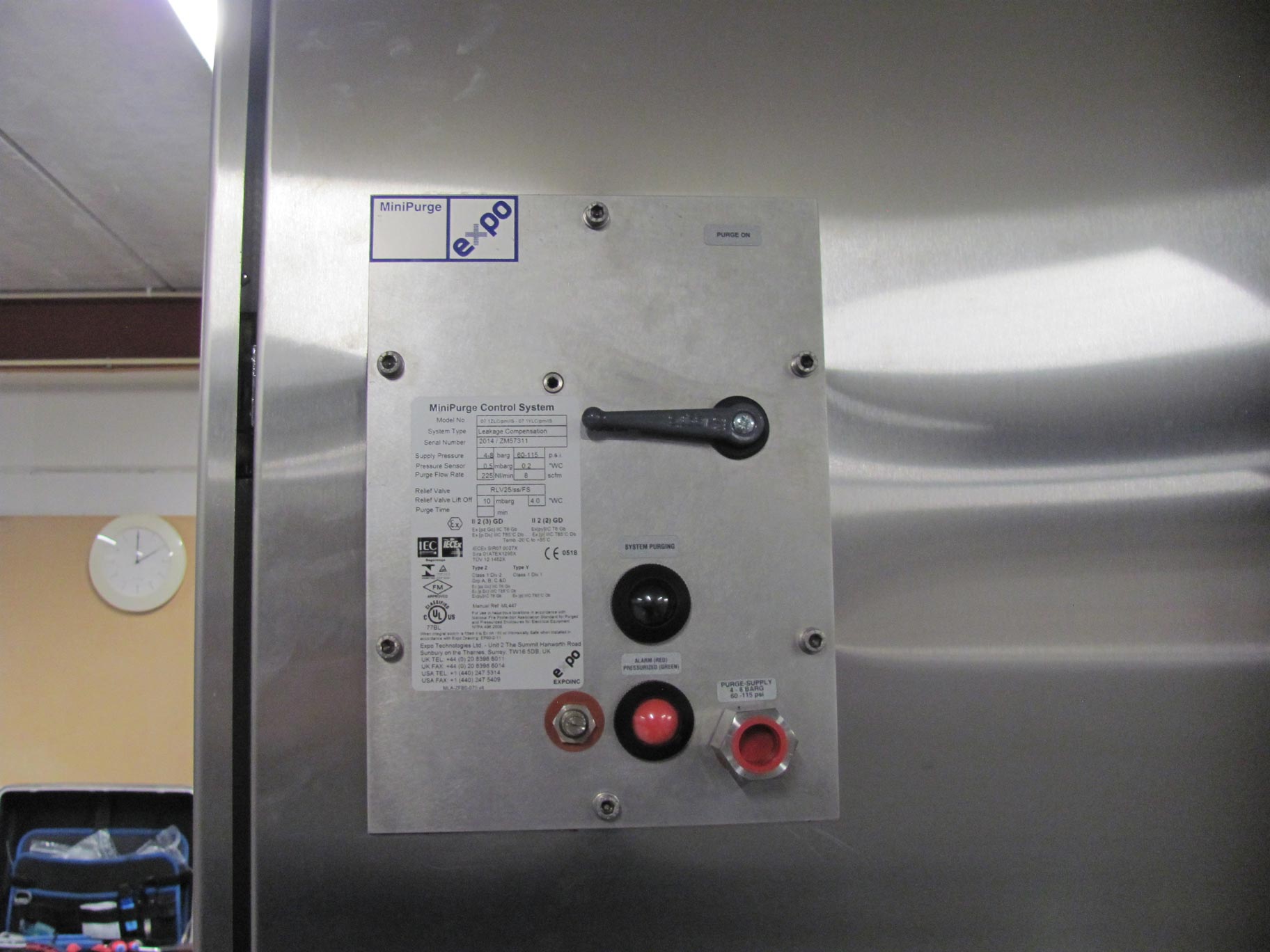

ATEX purge systeem (Ex p)
Voor toepassingen in zone 1 en zone 2 waar een explosieve atmosfeer aanwezig kan zijn. Met een purge systeem wordt een standaard schakelkast geschikt gemaakt voor veilig gebruik door gecontroleerde overdruk en continue bewaking.

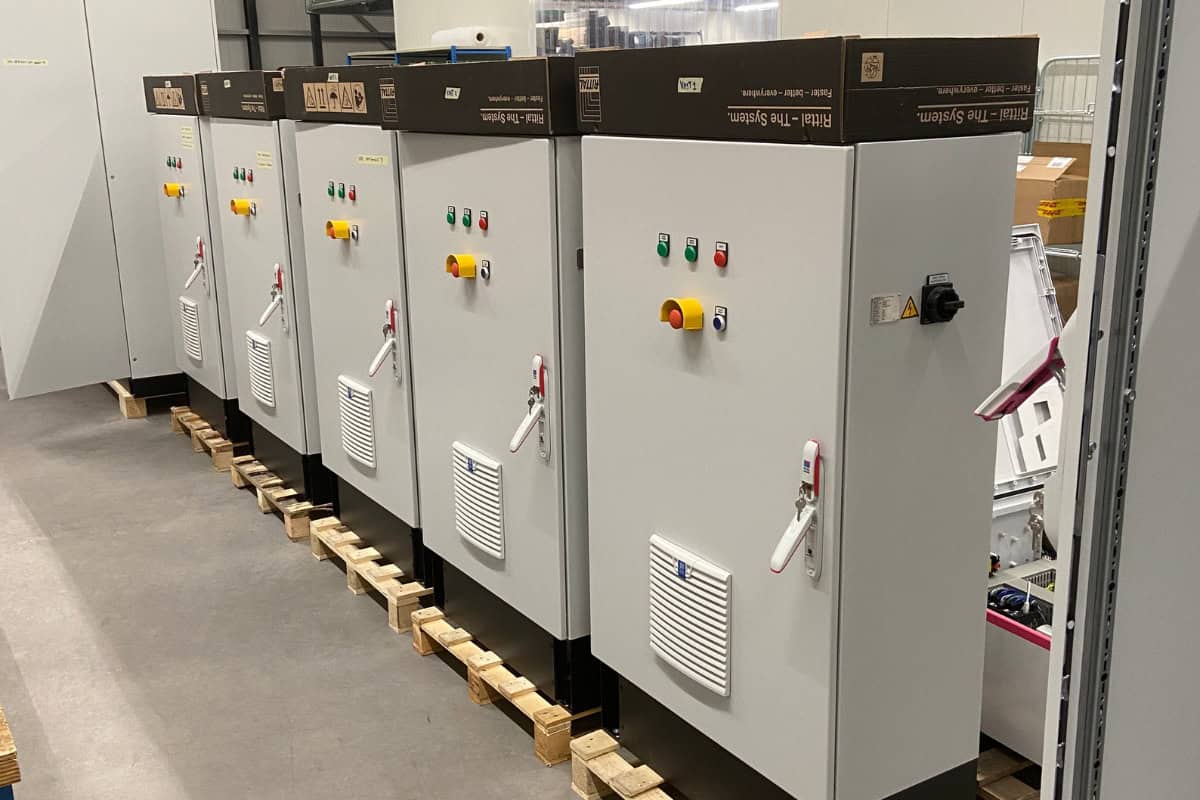

Overdruk schakelkasten
Voor industriële omgevingen met stof, vocht of vervuiling. Door een gecontroleerde luchtstroom en filtering blijft de interne omgeving van de kast schoon en betrouwbaar.
Koeling vs overdruk
Niet elke situatie vraagt om dezelfde oplossing. Soms is ventilatie of actieve koeling nodig, in andere gevallen juist overdruk. Wij bepalen de juiste oplossing op basis van de toepassing en belasting van de kast.
Complete automatiseringsoplossingen
Wij realiseren besturingssystemen van ontwerp tot oplevering. Door engineering, paneelbouw, bekabeling en inbedrijfstelling te integreren, borgen wij kwaliteit, efficiëntie en internationale inzetbaarheid.
Wanneer kies je voor overdruk of een purge systeem?
De keuze tussen een overdruk- of purge systeem is afhankelijk van meerdere factoren. Het gaat niet alleen om de kast, maar vooral om de omgeving waarin deze wordt toegepast.
Belangrijke afwegingen zijn onder andere:
- aanwezigheid van stof, vocht of agressieve omgevingen
- risico op explosieve atmosferen (ATEX zone-indeling)
- type toegepaste componenten (standaard vs ATEX)
- eisen aan beschikbaarheid en bedrijfszekerheid
- normering, inspectie-eisen en certificering
In de praktijk is dit zelden een standaardkeuze. Daarom worden oplossingen bij Kwadrant IA altijd technisch onderbouwd en afgestemd op de specifieke bedrijfssituatie.
Techniek en toepassing van overdruk en purge systemen
Werking van overdruk en purge systemen in schakelkasten
In industriële automatisering spelen omgevingsinvloeden een grote rol in de betrouwbaarheid van een schakelkast. Elektronische componenten zoals PLC’s, relais en frequentieregelaars zijn gevoelig voor vervuiling, vocht en temperatuurverschillen. Zonder passende maatregelen kan dit leiden tot storingen, versnelde slijtage of uitval van installaties.
Een overdruksysteem wordt toegepast om te voorkomen dat vervuilde lucht de kast binnendringt. Door een lichte overdruk en gecontroleerde luchtstroom blijft de interne omgeving schoon. Dit is met name relevant in productieomgevingen waar stof, dampen of vocht aanwezig zijn.
Een purge systeem (Ex p) gaat een stap verder en wordt toegepast in explosieve omgevingen. Hierbij wordt de schakelkast eerst gespoeld en vervolgens continu onder overdruk gehouden. Dit voorkomt dat een explosieve atmosfeer de kast binnendringt en maakt het mogelijk om standaard componenten veilig toe te passen binnen ATEX-zones.
Toepassing binnen ATEX en industriële omgevingen
Binnen ATEX-omgevingen wordt gewerkt met zone-indelingen, zoals zone 1 en zone 2 voor gas en zone 21 en 22 voor stof. Deze zones geven aan hoe groot het risico is op een explosieve atmosfeer en bepalen welke beschermingsmaatregelen noodzakelijk zijn.
In situaties waar standaard componenten worden toegepast binnen een ATEX-zone, is een purge systeem vaak vereist om te voldoen aan de richtlijnen en normering. Dit systeem moet voorzien zijn van drukbewaking, detectie en fail-safe functies om de veiligheid te waarborgen.
In minder kritische omgevingen, waar geen explosiegevaar aanwezig is maar wel sprake is van vervuiling of vocht, kan een overdruksysteem voldoende bescherming bieden.
Ontwerp en engineering van systemen
Het ontwerpen van een overdruk- of purge systeem vraagt om een integrale benadering. Factoren die hierin een rol spelen zijn onder andere:
- de afdichting en constructie van de behuizing
- de luchtstroom en positionering van ventilatoren
- filtering van inkomende lucht
- temperatuurverschillen en condensvorming
- monitoring van druk en systeemstatus
Daarnaast moet rekening worden gehouden met geldende normen en richtlijnen, zoals ATEX 114 en IEC 60079, afhankelijk van de toepassing.
Een goed ontworpen systeem voorkomt storingen, verlengt de levensduur van componenten en zorgt ervoor dat installaties blijven voldoen aan normering en inspectie-eisen.
Start uw project met een technisch overleg
Wij denken graag mee vanaf de eerste ontwerpfase tot en met realisatie en inbedrijfstelling.
Gerelateerde artikelen
ATEX zone 1 vs zone 2: wat betekent dit voor je schakelkast?
Binnen industriële omgevingen waar explosiegevaar aanwezig is, wordt vaak gewerkt met ATEX-zones. Toch zien we in de praktijk dat het
Overdruk in schakelkasten: 5 veelgemaakte fouten
In veel industriële installaties wordt overdruk toegepast in een schakelkast om vervuiling, vocht en schadelijke invloeden van buitenaf te voorkomen.

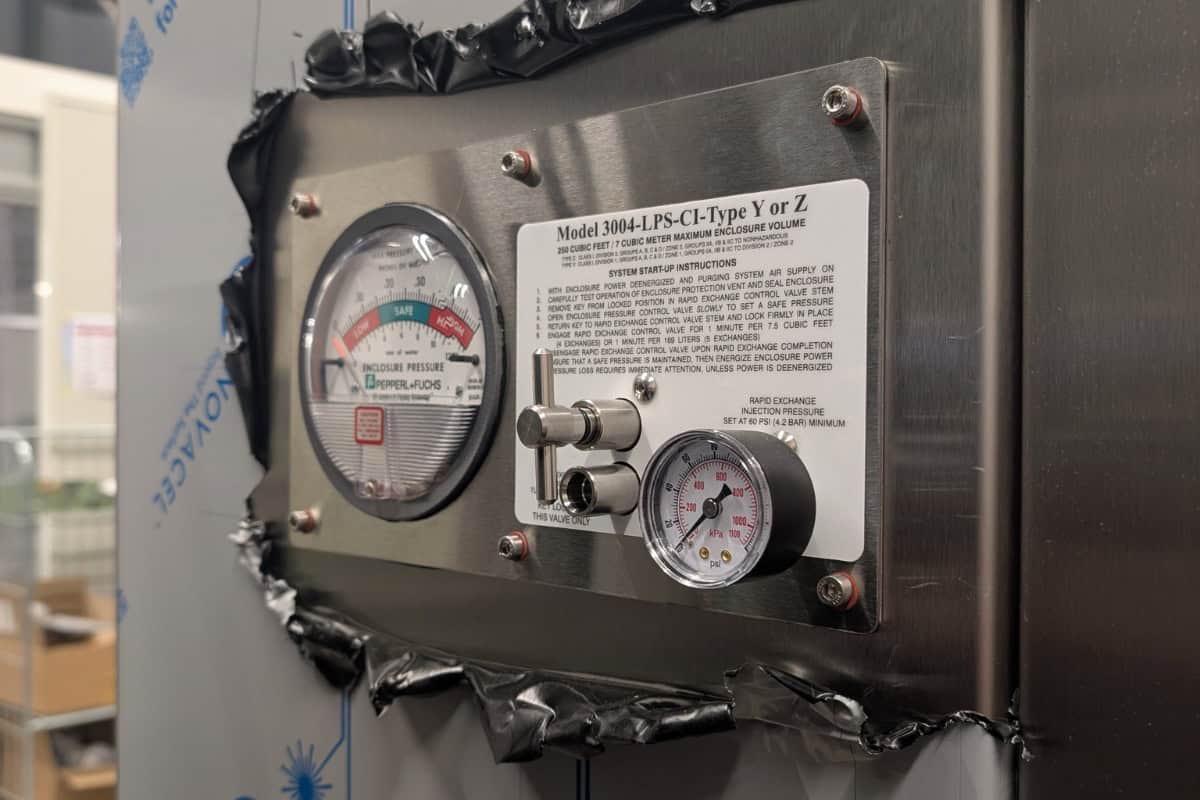

Wanneer is een purge systeem verplicht?
In industriële omgevingen waar explosiegevaar aanwezig is, wordt vaak gesproken over overdruk in schakelkasten. In de praktijk ontstaat hier regelmatig
Veelgestelde vragen over Overdruk en purge systemen voor schakelkasten
Wat is het verschil tussen een overdruk en een purge systeem?
Een overdruksysteem beschermt tegen vervuiling en vocht door een lichte overdruk in de kast. Een purge systeem (Ex p) is bedoeld voor explosieve omgevingen en voorkomt dat een explosieve atmosfeer de kast binnendringt.
Wanneer heb ik een purge systeem nodig?
Een purge systeem is nodig wanneer een schakelkast met standaard componenten wordt toegepast in een omgeving waar een explosieve atmosfeer kan voorkomen, zoals in ATEX zone 1 of zone 2.
Kan een standaard schakelkast gebruikt worden in een ATEX-zone?
Niet zonder aanvullende maatregelen. Dit kan door het toepassen van explosieveilige componenten of een purge systeem dat voldoet aan de normering.
Is overdruk voldoende in een explosieve omgeving?
In de meeste gevallen niet. Overdruk zonder certificering en bewaking voldoet niet aan de eisen voor ATEX-toepassingen.
Hoe bepaal ik de juiste oplossing voor mijn situatie?
Dit hangt af van de omgeving, zone-indeling, gebruikte componenten en de risicoanalyse. Een technische beoordeling is nodig om de juiste keuze te maken.
